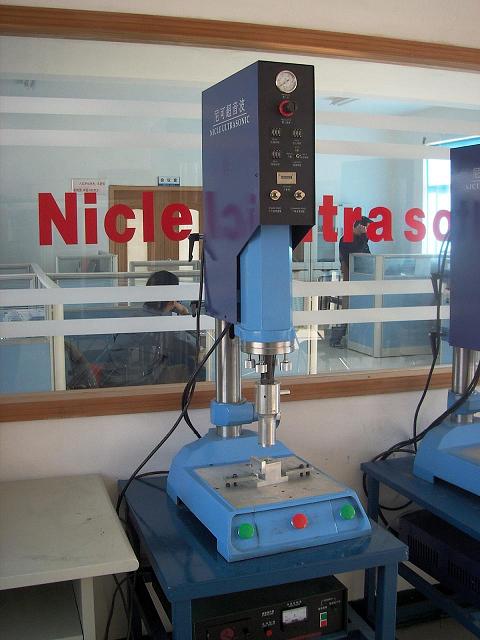

 超声波焊接机结构外形
①换能器(TRANSDUCER)：换能器的作用是将电信号转换成机械振动信号。将电信号转换成机械振动信号有两种物理效应可以应用。A：磁致伸缩效应。B：压电效应的反效应。磁致伸缩效应在早期的超声波应用中较常使用，其优点是可做的功率容量大；缺点是转化效率低，制作难度大，难于大批量工业生产。自从朗之万压电陶瓷换能器的发明，使压电效应反效应的应用得以广泛采纳。压电陶瓷换能器具有转换效率高，大批量生产等优点，缺点是制作的功率容量偏小。现有的超声波焊接机机器一般都采用压电陶瓷换能器。压电陶瓷换能器是用两个金属的前后负载块将压电陶瓷夹在中间，通过螺杆紧密连接而制成的。通常的换能器输出的振幅为10μm左右。
②变幅杆（BOOSTER）：变幅杆本身就是一条金属柱，通过形状的设计，可以将换能器传递过来的振幅进行放大，达到加工塑料件所需能量振幅，相当于加热的温度，如我们常用的ABS、AS塑料所需的加工振幅为20μm左右；尼龙、聚丙稀所需的加工振幅为50μm左右。
③焊头（HORN）：焊头的作用是对于特定的塑料件制作，符合塑料件的形状、加工范围等要求。换能器、变幅杆、焊头均设计为所工作的超声频率的半波长，所以它们的尺寸和形状均要经过特别的设计；任何的改动均可能引致频率、加工效果的改变，它们需专业制作。耐用根据所采用的材料不同，尺寸也会有所不同。适合做超声波换能器、变幅杆和焊头的材料有：钛合金、铝合金、合金钢等。由于超声波是不停地以20KHZ左右高频振动的，所以材料的要求非常高，并不是普通的材料所能承受的。
|
