管件
简易型手动油压翻孔设备,将需要冲孔管件套在导杆上,导杆一端的冲头由内而外顶出,从而冲孔翻边一次完成。手工将管件移动一定距离,再次按下开关,又可在管件某处打孔翻边。该设备缺点就是没有电机牵引管件移动,没有控制面板设置定位、孔距等参数,需要手工加视觉完成工作,适合于精度要求不高,冲孔数量少的一些管件加工。
铜管拔孔机的功能:
1 冲孔翻边机能够一次加工多个孔;推孔/拔肩一次完成。
2 冲孔翻边设备在冲孔的同时完成翻边,使下道焊接工艺熔深问题不再成为问题;
3 定位如采用伺服结构控制,定位精度可达0.04毫米,足以满足管件加工要求;
4 冲孔翻边机自动化控制,效率高;
5 安全互锁设计,使操作安全可靠。
用途
该设备用于管壁冲孔翻边,主要用于空调配管以及太阳能热水器行业。其特征组成包括机身、夹件机构、送料机构、模具夹紧机构、冲裁机构和模具。其中模具包括活动凸模、凹模件、活动芯模、芯模外套、芯模外套固定管、活动芯模连接杆。本发明的特点是:结构非常独特新颖,它可实现圆管异型管材冲孔,或冲孔翻边一次完成。其最独特的地方是原来在管材上做孔不是钻就是利用冲床和模具从外向内冲,本发明是从内向外冲压改变了原来的冲裁模式。解决了以往在管上做孔翻边的难题,也是冲裁工艺的一次革命。

铜管冲孔翻边
铜管冲孔翻边

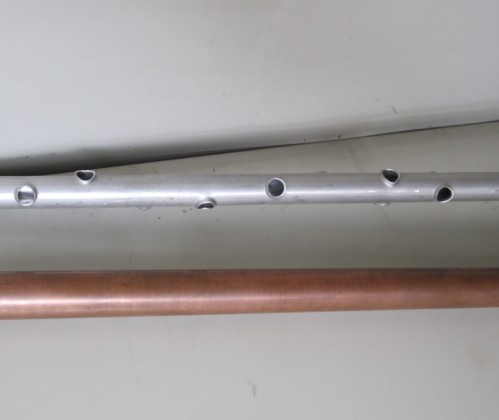

铝管冲孔翻边
铝管冲孔翻边
不锈钢管冲孔
不锈钢管冲孔
幻灯机底座焊接机

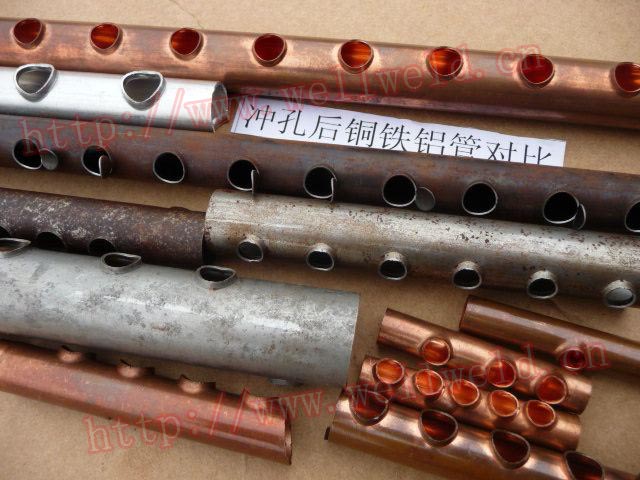

各种材料翻孔比较
冲孔翻边照片
冲孔效果比较
翻边与不翻边比较
翻边与不翻边比较


洗衣机面板焊接机
制冷管毛细管封口
主机风扇焊接机
铜管封尾
热管封口
热管封口
摄象头焊接机
扁管封口
管板翅片焊接
管板翅片焊接


二.超声波封口机优点:
1). 高铝管封口机可靠性:
超声波封口可以通过时间、能量、功率和高限监测,保证优秀的过程控制。
2). 成本铝管封口机节约:
避免了消耗品如焊料、焊剂、折弯和黄铜材料,使超声波封口成为有最佳经济效益的过程。
3). 能耗低:超声焊接所需能量不到烧焊、气焊的1/3
4). 工具铝管封口机寿命:
超声工具是用高质量工具钢精加工得到,具有优异的抗磨损性能,易安装、焊接精度高。
每个焊接工具头都有两个或更多的工作面。
5). 高铝管封口机效率:
典型的封口速度不超过0.5秒。
6).自动化潜力:
尺寸小,保养工作量少,适应性强,使智能装备成为自动化装配线的首选。
三. 20KHZ超声波封口机参数如下::
频率KHZ 20KHZ
输入最大电功率 3000W
电源 220V
选用气压 1—8KG
时间控制 2S以下
净重量 大约20KG
焊接尺寸 12MM
工作气源 0.8Mpa

四、应用封口机领域
.空调 HVAC系统和冰箱充气管、注射管的密封焊接
.毛细管和灯泡温度传感器
.需要使用充气或充流体的铜管或铝管的其他产品
.可焊接金属管直径:2 ~ 12 mm;管壁厚度:0.65~0.80 mm
