电线焊接机,线缆焊接机,线束焊接设备,铜丝引线焊接机,铜线焊线机,铜丝铜线焊接机,汽车线束焊接机,电线焊接设备,电缆线焊接机,单股铜线焊接机, 编织线焊接设备 ,电动车引线焊接机,超声波线束压焊机,江苏尼可超声波设备有限公司(15961751660 王疆)专业生产研制超声波金属点焊机、超声波线束焊接机、超声波金属滚焊机

多股铜线超声波焊线机主要适应于多股铜线焊接、电动车线束焊接、电机引线焊接,电缆线焊接,端子连接线焊接、传感器连接线焊接、电脑接口连接线焊接、电子设备连接线、电机连接线的焊接。特别是运用在多股铜线与电机引线、电容引脚插头等电子元器件的焊接,多股铜线或多股铝线与端片、端子连接。焊接时间短,避免焊接过热或焊接熔深不够,铜线焊接设备不需任何助焊剂、保护气体、焊接的接点是熔为一体的合金层,化学性能稳定、导电性好,电阻系与材料原来的系数基本一致。无飞溅,焊点光亮,镀层不露铜,端子不开裂。

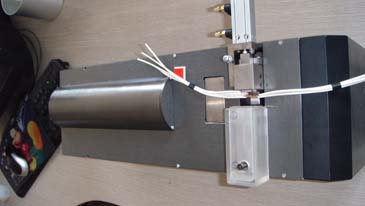

铜线焊接机 线束焊接机 超声波焊线机 电线焊接机


超声波焊线机特点:
(1)、两被焊接线束之间重叠压合,经超声振动加压接合成固态形式,接合时间短,且接合部分不产生铸造组织(粗糙面)缺陷。
(2)、电缆电线超声波金属焊接机与电阻焊方法比较,模具寿命长,模具整修与替换时间少,而且易于实现自动化。
(3)、同种金属不同种电缆线之间均可以进行超声焊接,与电气焊相比耗费能量少得多。
(4)、超声波铜线焊接机与其他压焊相比,要求压力较小,且变型量在10%以下,而冷压焊其工件变形量达40%-90%.
(5)、超声焊接不像其他焊接那样要求进行被焊表面的预处理及焊后的后处理。
(6)、超声波铜线焊接设备与电阻焊方法比较,模具寿命长,模具整修与替换时间少,而且易于实现自动化。
(7)、同种金属不同种金属之间均可以进行超声焊接,与电气焊相比耗费能量少得多。
(8)、超声波电线焊接机无需助焊剂、金属填料、外部加热等外部因素。
(9)、超声波焊线机可以使材料的温度效应降到最低(焊区的温度不超过被焊金属绝对熔化温度的50%),从而不使金属结构变化,因此很适合电子领域中的焊接应用。

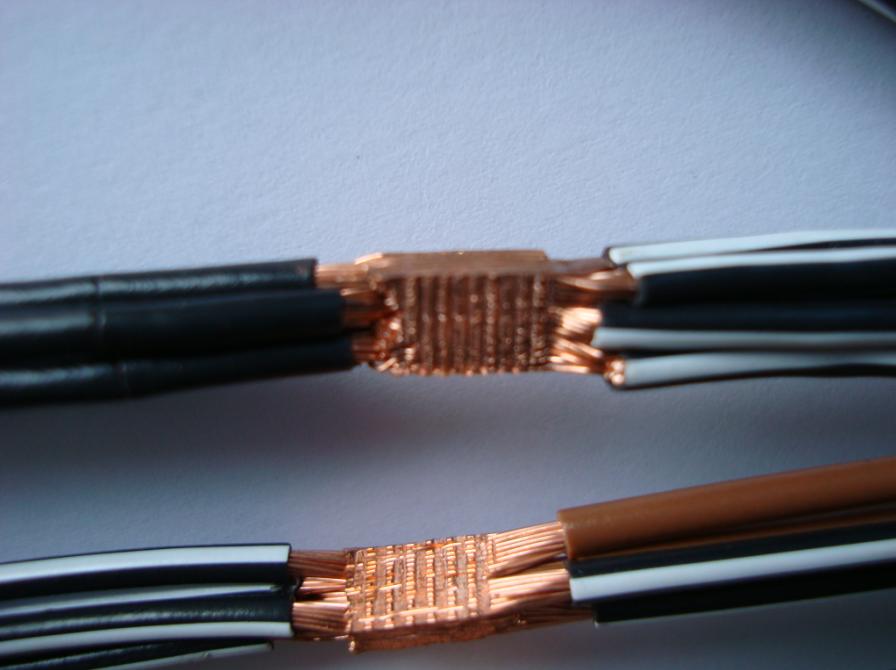

汽车线束焊接机多股线束焊接机

大面积汽车引线焊接示意图

引线之间焊接

超声波线束焊机应用领域
超声波铜线焊接机具体应用如:
•机动车汽车摩托车电动车线束焊接
•多股绞合线与排线的焊接
•转子与整流器的焊接
•稀有金属电接头的焊接
•大尺寸导线与端子的焊接
•铜接线端与铍铜合金的焊接
•电磁线终端焊接
•电刷编织铜线与主电力电缆的焊接
•多金属线末端焊接
•多股绞合线与端子的焊接
•多股绞合铜线与铍铜端子的焊接
•发动机引出线末端焊接
•电线终端与成型端子的焊接
•编织线终端与发动机电刷的焊接
•镀镍引线与温阻器铂引线的焊接
•实心铜导体与黄铜端子的焊接
•铜编织线与黄铜端子的焊接
•电刷架组件的焊接
•实心铜线与稀有金属合金线的焊接

.可焊接线束的横截面积:0.5~30 mm2
.可满足自动化生产要求

二、 超声波铜线焊接机技术参数
1. 超声波焊线机功率:2000W 3000W
2. 超声波线束焊接机频率:24KHZ 20KHZ
3超声波电线焊接机焊接时间(可调):0.2秒-4秒
4.超声波焊线机供电电源:220v
5.供气气压:0.5MPA
6.设备外形:900*600*110

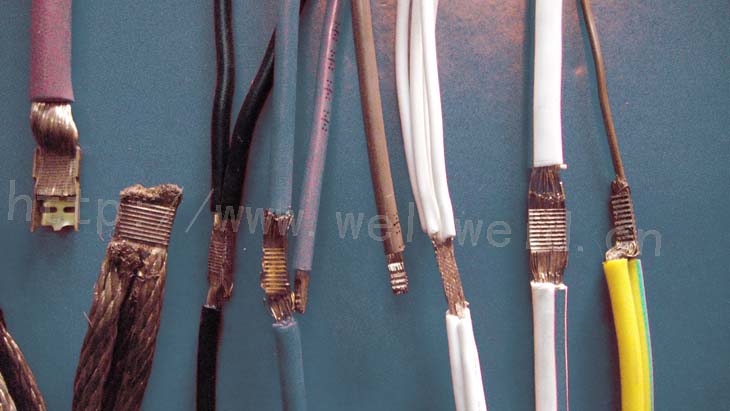

超声波线束焊机可用于铜编织线焊接,线束压方成型、线束与细棒焊接、铜线引出线压接、单根铜丝与多股铜丝焊接
